Монтаж производственного освещения под ключ

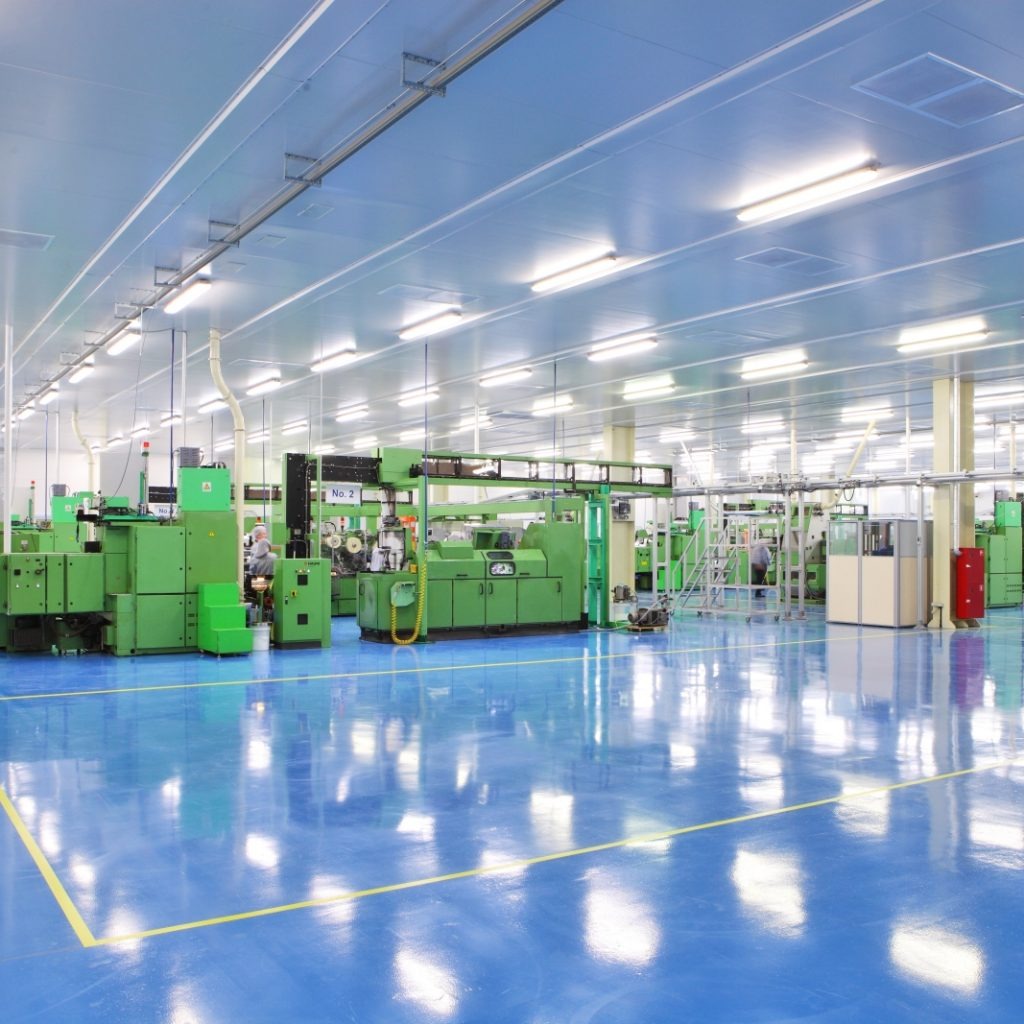

Производственное освещение — система искусственного и естественного света, организованная в цехах, мастерских, лабораториях и ангарах, где выполняются технологические операции. Качественный свет:
• повышает точность и скорость работы;
• снижает производственный травматизм;
• влияет на психофизиологическое состояние персонала;
• сокращает брак и энергозатраты.
Ключевые запросы: «промышленное освещение», «LED светильники для цеха», «нормы освещённости на производстве», «энергоэффективные светильники IP65».

Нормативная база и требуемые уровни освещённости

Нормативные ориентиры и параметры качества света При проектировании опираются на действующие стандарты и правила (СП по естественному и искусственному освещению, профильные ГОСТы, СанПиН/гигиенические нормативы, ПУЭ и отраслевые регламенты). В центре внимания:

• Средняя освещенность и ее равномерность (Em, U0) на рабочей плоскости.
• Вертикальная и цилиндрическая освещенность для распознавания деталей, маркировки, лиц.
• Индекс ослепленности UGR: контроль дискомфорта, особенно над рабочими столами и конвейерами.
• Индекс цветопередачи CRI (обычно ≥80 для сборки и контроля качества; допускается ≥70 для грубых работ).
• Пульсация света (минимизировать до <5% в зонах точных работ).
• Цветовая температура: 4000–5000 K для технологических зон, 3000–4000 K для зон отдыха и бытовых помещений.
• Коэффициент мерцания и отсутствие стробоскопического эффекта при работе с вращающимися механизмами.

Нормативная база и требуемые уровни освещённости
Основные документы: СП 52.13330.2016, СНиП 23-05-95*, СанПиН 1.2.3685-21, ГОСТ R 55706-2013, ГОСТ 12.1.046-85. Они регламентируют:
• минимальную освещённость (E, лк) по классам точности работ: очень точные — 500–1500 лк; точные — 300–500 лк; средней точности — 200–300 лк; грубые — 100–150 лк;
• равномерность U₀ ≥ 0,4;
• пульсацию ≤ 5 %;
• индекс цветопередачи CRI ≥ 80 для большинства производств, CRI ≥ 90 — на линиях цветового контроля;
• температуру цвета 4000–5000 K как оптимальную для концентрации.

Типы производственных помещений и ориентиры по освещенности

Ниже — рабочие диапазоны, которые часто используют в проектах (конкретные значения уточняются по нормам и ТЗ):

• Грубые механические операции, заготовительные участки: 200–300 лк.
• Механическая обработка, токарка/фрезеровка: 300–500 лк.
• Точная сборка, монтаж электроники, слесарные прецизионные работы: 500–750 лк.
• Контроль качества, инспекция, лаборатории: 750–1000 лк (и выше на локальных постах).
• Конвейерная сборка общего назначения: 300–500 лк.
• Склад рядом с производством, погрузочно‑разгрузочные зоны: 150–300 лк.
• Проходы, вспомогательные зоны: 100–200 лк.
• Чистые помещения (фарма/микроэлектроника): по ТЗ, обычно 500–750 лк с акцентом на равномерность и низкий UGR.

Классификация производственных помещений

a) По высоте потолка: низкие (до 5 м), средние (5–10 м), высокие (10–30 м).
b) По типу среды: сухие, влажные, пыльные, коррозионно-активные, взрывоопасные (Ex).
c) По характеру работ: общее производство, точная сборка, сварка, лакокрасочные камеры, холодильные ангары.
Ключи: «светильники для высоких потолков», «взрывозащищённые LED Ex d».

Выбор светильников: типы, оптика, защита

• High‑Bay/Low‑Bay для высоких и средних пролетов: мощность и оптика под высоту подвеса 6–16 м. Линзованные системы формируют свет в проходы и на рабочие зоны между станками.
• Линейные промышленные светильники: для конвейеров, сборочных линий, низких потолков и подвесных систем. Дают равномерную «световую полосу».
• Герметичные светильники (IP65–IP66): для запыленных и влажных зон, пищевого производства, моек, участков с аэрозолями.
• Прожекторы: для участков в доках, на открытых площадках, под кран‑балками.
• Взрывозащищенные (Ex): для категорий взрыво- и пожароопасных зон, с учетом маркировки по газам/парам/пыли.
• Морозостойкие и жаростойкие исполнения: стабильная работа в холодильных камерах и горячих цехах.
• Параметры защиты: IP65/66 и выше, ударопрочность IK08–IK10, антикоррозийные покрытия, защита от перенапряжений (SPD), термоуправление драйвера.
• Оптика и распределение света: узкая/средняя/широкая, асимметричная для стеллажей и конвейеров, антибликовые решетки и микропризматические рассеиватели для снижения UGR.

Светотехнические нюансы, влияющие на результат

• Равномерность и вертикальная составляющая: недостаточно «средних люкс»; критичны вертикальные уровни для чтения маркировки, шкал приборов и для безопасности.
• Локальная подсветка: точечные рабочие светильники на станках и верстаках дополняют общее освещение и повышают контраст деталей.
• Цветопередача: CRI 80+ — базовый стандарт; CRI 90 применяют на финишном контроле цвета, лакокрасочных участках, в текстиле и полиграфии.
• Миграция теней: расположение светильников по линиям приводит к «зебре»; решается перекрытием пучков, смешанной схемой и корректным шагом.

Энергоэффективность и управление светом

• LED с эффективностью 130–180 лм/Вт, срок службы 50–100 тыс. часов, L80–L90 при правильном теплоотводе.
• Диммирование и сценарии: датчики присутствия/движения, астротаймеры, дневная коррекция по датчику освещенности, отдельно управляемые зоны.
• Протоколы: DALI‑2, 0–10 V, беспроводные варианты (BLE Mesh, Zigbee, Thread) для ретрофита; интеграция с BMS/SCADA.
• Аналитика и диспетчеризация: мониторинг энергопотребления, журнал отказов, удаленная настройка профилей, карта активов.
• Экономика: снижение потребления на 50–70% при замене люминесцентных/ДНаТ; уменьшение сервисных выездов и простоев благодаря предиктивной замене драйверов и модулей.

Специальные зоны и кейсы применения

• Пищевое производство: гладкие корпуса без застойных зон, стойкость к химмоющим средствам, защита от стекла (food safe), минимальная пульсация для камер машинного зрения.
• Фарма/чистые комнаты: низкий UGR, герметичность, материалы без эмиссий, возможность герметичного заподлицо‑монтажа в подвесные потолки.
• Металлообработка и сварка: комбинированное общее + локальное освещение, устойчивость к искрам и пыли, спектр, облегчающий различение оттенков металла.
• Холодильные склады: светильники с антиконденсатной защитой, пуск при −40 °C, кабельная арматура с морозостойкой изоляцией.
• Химпроизводства: антикоррозийные покрытия, Ex‑исполнения, дополнительные меры электробезопасности и заземления.

Аварийное и эвакуационное освещение

Система аварийного света обеспечивает безопасную эвакуацию и поддержание критических операций при отключении питания.

• Эвакуационное: минимальные уровни на путях, четкая маркировка выходов, автономная работа заданное время.
• Резервное: поддержка части технологических зон для предотвращения брака/аварий при остановке линии.
• Архитектура: встроенные блоки аварийного питания в рабочих светильниках + отдельные указатели выходов; централизованная проверка батарей, автоматические тесты.

Аварийное и эвакуационное освещение

1. ГОСТ R 55842-2013 и ПУЭ требуют:
   • освещённость эвакуационных путей ≥ 1 лк;
   • автономность ≥ 60 мин (до 180 мин на предприятиях повышенной опасности);
   • световые указатели EN ISO 7010 с люминесценцией ≥ 100 мкд/м².
   Светильники со встроенным АКБ LiFePO₄ или централизованные системы на 220 В DC. Семантика: «резервное освещение производства», «аварийные световые указатели».

Преимущества LED по сравнению с традиционными источниками

• КПД выше на 60–70 %;
• мгновенный запуск без мерцания;
• отсутствие УФ-излучения и ртути;
• стабильный поток при –40…+60 °C;
• более низкая стоимость владения (TCO) за счёт срока службы до 15 лет.
